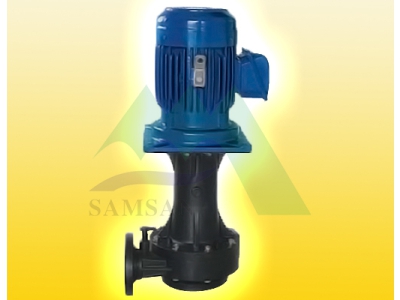

TD型立式泵
| 产品简介： | 耐酸碱立式泵电机座是采用优质的PP塑钢材质注塑而成，轻便、而且能很好的防止腐蚀性气体对电机的损坏，可延长电机使用寿命。槽外及槽内都适合使用。 |
| 品牌： | samsan牌 |
- 咨询热线：
0512-53556425,53556445
13382115988
1024532859@qq.com
产品详细描述
TD - 50 SK 2 6 V F
(1) (2) (3) (4) (5) (6) (7)
(1) 機型編號 TDD-單葉輪單軸封 STD-單葉輪雙軸封
(2)口徑 40-1-1/2" 50-2" 65-2-1/2" 80-3"
(3)比重 SK-1.1 SP-1.4
(4)馬力 1-1HP 2-2HP 3-3HP 5-5HP 7.5-7.5HP 10-10HP
(5）頻率 5-50HZ 6-60HZ
(6) O環 V-VITON N-NBR E-EPDM
(7) 泵體材質 F-FRPP K-PVDF C-CPVC P-CFRPP
规格表
| 規格 | 比重 | 進出口徑（m/m) | 馬力 | 50HZ | 60HZ | 重量 kg | ||||||
| 相數 | HP | 極數 | 曲線 | 全揚程 M | 全流量 L/min | 曲線 | 全揚程 M | 全流量 L/min | ||||
| 40SK-1 | 1.1 | 50*40 | 3Φ | 1 | 2 | a | 14 | 280 | A | 13 | 250 | 29 |
| 40SK-2 | 1.1 | 50*40 | 3Φ | 2 | 2 | b | 18 | 400 | B | 22 | 320 | 38 |
| 40SK-3 | 1.1 | 50*40 | 3Φ | 3 | 2 | c | 22 | 450 | C | 26 | 420 | 41 |
| 50SK-3 | 1.1 | 65*50 | 3Φ | 3 | 2 | d | 21 | 530 | D | 23 | 520 | 41 |
| 50SK-5 | 1.1 | 65*50 | 3Φ | 5 | 2 | e | 31 | 580 | E | 36 | 560 | 55 |
| 65SK-5 | 1.1 | 80*65 | 3Φ | 5 | 2 | f | 29 | 550 | F | 29 | 700 | 55 |
| 65SK-7.5 | 1.1 | 80*65 | 3Φ | 7.5 | 2 | g | 34 | 730 | G | 37 | 960 | 95 |
| 65SK-10 | 1.1 | 80*65 | 3Φ | 10 | 2 | h | 37 | 760 | H | 39.5 | 1100 | 106 |
| 80SA-5 | 1.1 | 80*80 | 3Φ | 5 | 2 | u | 24 | 860 | 60 | |||
| 80SA-7.5 | 1.1 | 80*80 | 3Φ | 7.5 | 2 | t | 26 | 1100 | 96 | |||
| 80SA-10 | 1.1 | 80*80 | 3Φ | 10 | 2 | w | 30 | 1100 | 106 | |||
| 100SA-10 | 1.1 | 100*100 | 3Φ | 10 | 2 | o | 25 | 1230 | O | 31 | 1200 | 102 |
| 100SA-15 | 1.1 | 100*100 | 3Φ | 10 | 2 | p | 35 | 1710 | P | 35 | 1800 | 114 |
| 125SA-15 | 1.1 | 125*125 | 3Φ | 15 | 2 | v | 35 | 1900 | V | 38 | 1900 | 115 |
| 125SA-20 | 1.1 | 125*125 | 3Φ | 20 | 2 | x | 35 | 2250 | X | 39 | 1850 | 125 |
| 40SP-3 | 1.4 | 50*40 | 3Φ | 3 | 2 | i | 22 | 400 | I | 23 | 340 | 41 |
| SP-3 | 1.4 | 65*50 | 3Φ | 3 | 2 | j | 19 | 500 | J | 19 | 400 | 41 |
| 50SP-5 | 1.4 | 65*50 | 3Φ | 5 | 2 | k | 28 | 560 | K | 32 | 500 | 55 |
| 65SP-5 | 1.4 | 80*65 | 3Φ | 5 | 2 | l | 27 | 520 | L | 25 | 600 | 55 |
| 65SP-7.5 | 1.4 | 80*65 | 3Φ | 7.5 | 2 | m | 31 | 720 | M | 35 | 750 | 95 |
| 65SP-10 | 1.4 | 80*65 | 3Φ | 10 | 2 | s | 33 | 750 | N | 38 | 850 | 106 |
| 50SL-1 | 1.4 | 50*50 | 3Φ | 1 | 4 | q | 6 | 320 | Q | 8.5 | 400 | 30 |
| 80SL-2 | 1.4 | 80*80 | 3Φ | 2 | 4 | r | 9 | 400 | R | 13 | 480 | 40 |
| 100SL-3 | 1.4 | 100*100 | 3Φ | 3 | 4 | y | 9 | 1000 | Y | 8 | 1150 | 45 |
| 125SL-3 | 1.4 | 125*125 | 3Φ | 3 | 4 | z | 8 | 1200 | Z | 9 | 1300 | 46 |
耐酸碱立式泵使用范围非常广泛，如蚀刻线、废水处理设备、洗涤塔、高温或内含结晶之化学液体、化学搅拌槽或反应槽内之各类液体循环输送作业，亦可作为热交换循环使用及配合过滤器之过滤操作。TD系列槽外及槽内都适合使用。
立式泵浦使用的是电机轴与电机转子一体成形可空转原装电机，不仅保证电机的稳定性能；而且电机具备耐空转性能，用户不需担心因电机空转而被烧坏。耐酸碱立式泵电机座是采用优质的PP塑钢材质注塑而成，不仅轻便，而且能很好的防止腐蚀性气体对电机的损坏，可延长电机使用寿命2倍以上。
耐酸碱立式泵安装方法
1.安装泵浦时应选择坚固之水平面，保持机身垂直并加以固定。
2.尽量避免将机器装设于户外。若必须安装于户外时，应覆盖保护罩，若泵浦配备有电子控制器时，则须加以保护。
3.配管前应先考虑使用之化学性，温度条件及输送扬程，选择不同之管件材质，符合实际之要求。例如：温度60℃以上，应选择PP管件安装。
4.进行配管时应注意管内不可残留任何杂质或碎屑，必要时应以清水加以清洗管路。
5.法兰接合处应衬以垫片，并确实锁紧以防止空气吸入泵浦。
6.配管时应注意管线不可用力扭曲，安装完后再检查泵浦是否有因安装时用力过猛或不正确安装动作而扭曲变形。
7.泵浦安装完后应再确认管路是否牢固，避免振动造成管路破损。
8.接上电源线之前应确认所使用之电源是否与马达型式相符合，并接上过电流保护开关。
9.出口配管高度如有高过马达以上或有逆压之情形时，请在泵浦出口处装置逆止阀，装置位置请勿超过最高液面线太多。
10.为安全起见，最好装置入口过滤网以免吸入杂物而损坏泵浦。
11.入口连接法兰须和入口法兰口径相同，出口连接法兰须和出口法兰口径相同。警告：太紧或太松会影响流量性能甚至于安全性。请确定所有螺帽已锁紧，未锁紧会造成液体外泄，锁太紧则易脱落损坏。请由熟悉此机器设备安装方式人员进行安装。
12.泵浦马达使用电压可参考马达铭牌。在马达连接盒上可找到电路连接图示
