产品详细描述

YNX - 13  C  T  C  H  380
 (1)     (2) (3)(4) (5) (6) (7)

(1) 機型編號 (Type)-YNX
(2) 最大流量 (Capacity) 1100-1320cc/min 2160-2600cc/min 3200-3870cc/min 5050-6060cc/min 6500-7800cc/min 8500-9500cc/min 10000-1100cc/min
(3) 泵浦材質 (Pump Head) C:PVC T:Teflon S:SUS316 P:PP
(4) 膜片材質 (Diaphragm) E:EPDM T:PTFE
(5) 逆止球 (Check ball) C:Ceramic S:SUS316
(6) 接頭 (Connection) H:管式（Hose) F:法蘭（Flange)
(7) 使用電壓規格 (Voltage) 1Φ220V  3Φ380V

YNX规格表 (Specifications)

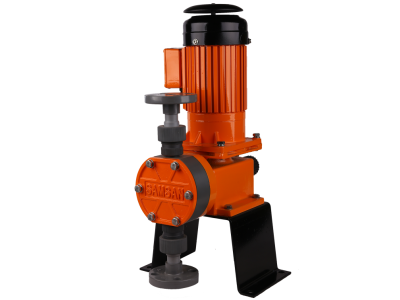

机械隔膜计量泵工作原理：YNX系列计量泵主要性能：

驱动方式：电机驱动，流量最高可达600L/H 最高压力可达10KG
控制方式：手动方式控制调节，无论泵是否运行，均可在0-100%范围内调节流量
本体及输送液体部位材质：PP PVC TEFLON SUS316
电源：三相 380V 200W 550W马达
产品别名：加药泵 隔膜泵 加药机  计量泵  加药系统

为了保障提供适合客户使用条件的计量泵 客户在使用或在订货时请提供以下参数
1、液体名称    2、所加液体的流量（L/H或ml/min)   3、压力(kg)   4、温度（℃）  5、浓度(CP)    6、比重
YNX系列计量泵采用齿能减速，使用寿命长，维修成本低。此计量泵是往复型膜片式计量加药泵，采用立式马达，节省安装空间。
计量加药泵已广泛使用在化学工厂、上下水道、污水处理、工厂废水的酸碱药液定量输送。在饮水处理中，可以投加氯化物进行消毒，也可以投加酸碱进行中处理。在废水处理中，可投加工业废水消毒的化学药剂，市政污水的处理等，在食品、饮料和造纸 医学行业中，同样大量可以使用计量泵。

（一）利用隔膜之前后动作使隔膜与泵头间变化造成球阀上下移动形成真空吸附与推挤现象达到液体输送的目的
1、当膜片往后拉时，出口球阀掉下与球座紧紧密合，入口球阀因膜片后拉时与泵头间产生的真空而往上浮起，液体跟着被吸上来
2、当膜片往前推时，入口球阀与球座气密，使液体不会通过，而出口因膜片往前推挤使球阀开启，液体吐出。
（二）由以上动作原理我们可简单地知道膜片、泵头、球阀球座任何一项因素造成漏气则无法达到输送的目的，或流量异常。由此断定出现故障原因为：
1、球座与球阀无法气密    2、出入口异物阻塞    3、膜片破损

更换计量泵膜片的步骤及方法：
拆卸膜片：
1、卸下泵浦前盖的内六角固定螺丝，拿开前盖
2、将计量泵的流量调节杆调到0%的位置，膜片会自动离开泵体。
3、双手抓住膜片边缘，用前紧后松的方式卸下膜片。
4、卸下隔膜后面的支撑板，记住支撑板的方向。
安装膜片：
1、装支撑板安装在已更换的膜片后面，并在膜片后支撑板之间加放适量润滑脂。
2、抓住膜片边缘，用前紧后松的方式将膜片安装在泵浦的连杆上，并锁紧。
3、将计量泵的流量调节杆调到100%的位置。
4、将前盖装上，并锁紧内六角固定螺丝。

如何检测膜片是否破裂：
如果发现计量泵的进药口处的小圆孔有药物泄露出来，基本可以肯定是膜片破裂，请及时更换，以防药物进入泵内，腐蚀其他零件。
